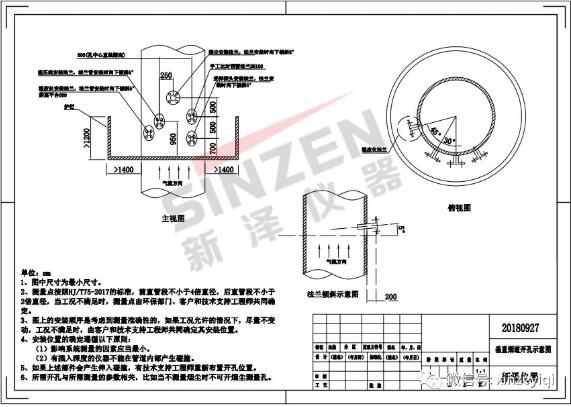

CEMS煙氣在線監測設備的垂直煙囪開孔示意圖
單位：mm

1、圖中尺寸為最小尺寸。

2、測量點按照HJ/75-2017的標準，前直管段不小于4倍直徑，后直管段不小于2倍直徑，當狀況不滿足時，測量點由于安保部門、客戶和技術支持工程師共同確定。

3、圖上的安裝順序是考慮到測量準確性的，如果工況允許的情況下，盡量不變動，工況不滿足時，由客戶和技術支持工程師共同確定其安裝位置。

4、安裝位置的確定遵循以下原則：

 （1）影響系統測量的因素應當最小。

 （2）有插入深度的儀器不能在管道內部產生碰撞。

5、如果上述部件會產生深入碰撞，有技術支持工程師重新布置開孔位置。

6、所需開孔與所需測量的參數相關，比如當不測量煙塵時，不可開孔煙塵測量孔。
